U-Boot U-70 [Submarino]

Mensaje por cocinilla » 23 08 2011 15:32

U-Boot U-70

U-70
El U-70 o Unterseeboot 70 fue un submarino alemán de la Kriegsmarine, correspondiente al Tipo VIIC y que fue hundido el 7 de marzo de 1941 al Sureste de Islandia, en la posición 60.15N, 14.00W, por las Corbetas Británicas HMS Camellia y HMS Arbutus, resultando muertos 20 tripulantes y 25 sobrevivieron. En su única patrullas realizada, logró hundir un Buques, con un Registro Bruto de 820 Toneladas y logró dañar siete Buque, con un Registro Bruto de 20.484 Toneladas.

  1. CARACTERÍSTICAS TÉCNICAS
  2. HISTORIA
  3. COMANDANTES
  4. FLOTILLA
  5. PATRULLAS
  6. ÁLBUM FOTOGRÁFICO
    6a. Insignia
    6b. Comandantes
    6c. Barcos Hundidos
    6d. Fotos Varias
  7. FUENTES



1. CARACTERÍSTICAS TÉCNICAS
  • Construido por: F. Krupp Germaniawerft AG de Kiel.
  • Clase: VIIC.
  • Tipo: Submarino Oceánico.
  • Autorizado: 30 de Mayo de 1938.
  • Proyecto de Construcción: Nº 604.
  • Puesta de Quilla: 19 de Diciembre de 1939.
  • Botado: 12 de Octubre de 1940.
  • Entregado: 23 de Noviembre de 1940.
  • Destino Final: Hundido el 7 de marzo de 1941 al Sureste de Islandia, por las Corbetas Británicas HMS Camellia y HMS Arbutus.
  • Desplazamiento: Superficie: 769 Toneladas // Inmersión: 871 Toneladas // Máximo en Inmersión: 1.070 Toneladas.
  • Dimensiones: Longitud total: 67,1 m // Manga: 6,18 m // Calado: 4,74 m // Altura Total: 9,55 m // Longitud Casco Presión: 49,4 m // Anchura Casco Presión: 4,7 m // Espesor Casco Presión: 18,5 mm.
  • Propulsión: Diésel: 2 Motores MAN M6V 40/46 (6 Cilindros) Sobrecargados // Potencia Máxima Nominal: 2x1.400 CV // Potencia Máxima Momentánea: 2x1.600 CV // Revoluciones: 470 - 490 rpm //
  • Eléctricos: 2 Motores Eléctricos AEG GU 460/8-276 // Potencia Máxima Nominal: 2 x 375 CV // Revoluciones: 295 rpm // Hélices: Número: 2 // Número de Palas: 3 // Diámetro: 1.62 m.
  • Velocidad Máxima: Superficie: 17.6 nudos // Inmersión: 7.6 nudos.
  • Autonomía Máxima: Superficie a 10 nudos: 8.550 millas // Superficie a 17 nudos: 3.450 millas // Diésel Eléctrico a 10 nudos: 9.400 millas // Inmersión a 4 Nudos: 80 millas // Inmersión a 2 nudos: 120 millas.
  • Combustible: Capacidad Total: 113 Toneladas.
  • Sistema de Baterías: 2 Grupos de 62 células AFA 33 MAL 800 E // Capacidad: 9.160 amperios/hora.
  • Profundidad de Inmersión: Profundidad Operacional: 165 m // Profundidad de Colapso: 280 m.
  • Tiempo de Inmersión: Inmersión de emergencia: 30 segundos.
  • Armamento: Tubos Lanzatorpedos: 4 a proa y 1 a Popa // Torpedos: 14 ó 26 minas TMA/39 TMB // Artillería: 1 Cañón SK c/35 de 8,8 cm // 1 Ametralladora Flak c/30 de 2 cm.
  • Munición Almacenada De 8.8 cm: 250 Unidades // De 2 cm: 4.380 Unidades.
  • Tripulación: Oficiales: 4 // Marinería: 34 - 53.



2. HISTORIA
El U-70 fue mandado construir por la Kriegsmarine el 30 de Mayo de 1938. Su quilla fue colocada el 11 de Noviembre de 1939 por los Astilleros F. Krupp Germaniawerft AG de Kiel con el Proyecto de Construcción Nº 604.

El U-70 fue botado el 19 de Diciembre de 1939 y entregado a la Kriegsmarine el 12 de Noviembre de 1940, bajo el mando del Korvettenkapitän Joachim Matz, siendo destacado a la 7ª Flottille en Kiel, donde realiza patrullas de entrenamiento de la tripulación. El 1 de Febrero de 1941, es integrado a la 7ª Flottille, como Buque de Combate.

El 6 de Marzo de 1941, el U-47 divisó el Convoy OB293, comunicándoselo al U-70, que atacó al convoy a primera hora del día 7 de Marzo de 1941, al Norte de Rockall, pero cuando estaba atacando al Mercante Holandés SS Mijdrecht, viró y embistió al U-70 causándole daños importantes.

El U-70 se sumergió y causa de la gran cantidad de agua que entraba, era muy difícil mantener la profundidad. Cinco horas después de sumergirse el U-70 fue atacado con cargas de profundidad por las Corbeta Británicas HMS Arbutus y por la HMS Camelia.

El U-70 se hundió sin control hasta una profundidad de unos 200 metros y luego subió a la superficie. Al salir a superficie fue cañoneado por las corbetas, la tripulación abandonó el submarino y se hundió. 20 tripulantes murieron y 26, incluido el comandante, fueron capturados.



3. COMANDANTES
  • Desde el 23 de Noviembre de 1940 al 7 de Marzo de 1941: Korvettenkapitän Joachim Matz.



4. FLOTILLA
  • Desde el 23 de Noviembre de 1940 al 31 de Enero de 1941: 7ª Flottille (Buque de Entrenamiento)-
  • Desde el 1 de Febrero de 1941 al 7 de Marzo de 1941: 7ª Flottille (Buque de Combate).



5. PATRULLAS
  • Primera Patrulla: Zarpa de Kiel el 20 de Febrero de 1941 para patrullar al Oeste de las Islas Británicas, logrando hundir al Mercante Sueco SS Göteborg de 820 Toneladas, al Sureste de Islandia y logró dañar al Mercante Británico SS Athelbeach de 6.568 Toneladas, al Mercante Británico SS Delilian de 6.423 Toneladas y al Mercante Holandés SS Mijdrecht de 7.493 Toneladas, todos ellos pertenecientes al Convoy OB-293. Finalmente fue hundido el 7 de marzo de 1941 al Sureste de Islandia, en la posición 60.15N, 14.00W, por las Corbetas Británicas HMS Camellia y HMS Arbutus, resultando muertos 20 tripulantes y 25 sobrevivieron.



6. ÁLBUM FOTOGRÁFICO


6a. Insignia

Insignia del U-70


6b. Comandantes

Korvettenkapitän Joachim MatzKorvettenkapitän Joachim Matz


6c. Barcos Hundidos

Mercante Sueco SS GöteborgMercante Sueco SS Göteborg

Mercante Británico SS DelilianMercante Británico SS Delilian
Vista de los daños causados al Mercante Holandés SS MijdrechtVista de los daños causados al Mercante Holandés SS Mijdrecht


6d. Fotos Varias

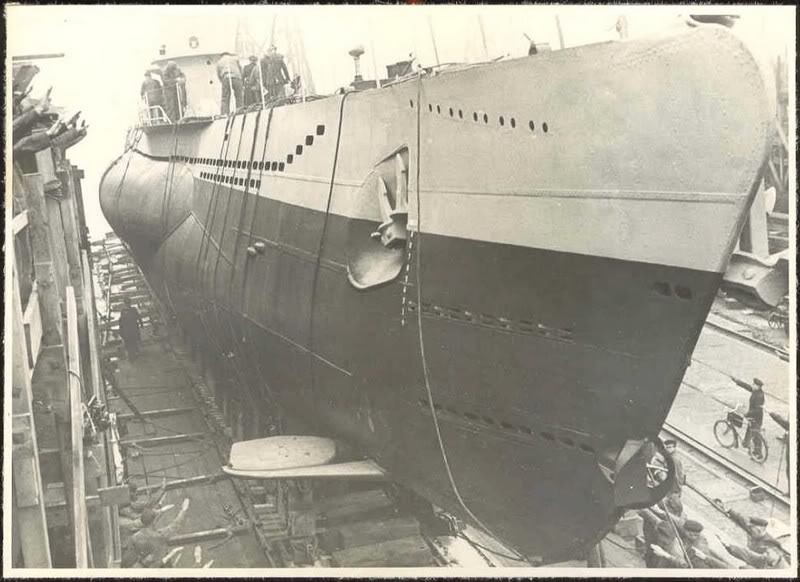

U-70 a principios de 1941 justo antes su rimera patrulla



7. FUENTES
http://www.uboat.net/boats/u70.htm
https://en.wikipedia.org/wiki/German_su ... %281940%29
http://www.mille-sabords.com/forum/lofi ... 00-50.html
http://www.u-historia.com
http://www.denkmalprojekt.org/u-boote/u ... k2_u70.htm
http://www.uboataces.com/ref-insignia5.shtml
http://www.u-boot-archiv.de/dieboote/u0070.html
http://www.ubootarchiv.de/ubootwiki/index.php/U_70
